解決既有建筑物的防水問(wèn)題的同時(shí)，我們還要考慮建筑的特殊性，通常鋁板屋面本身是一種裝飾材料，有很好的美觀、裝飾作用。如果只是單純解決滲漏，也許有很多種方法，但是要考慮到建筑物的美觀性，防水材料市場(chǎng)就有些捉襟見肘了。

1工程概況

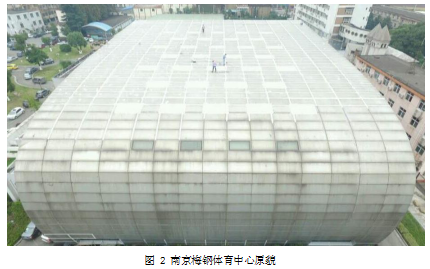

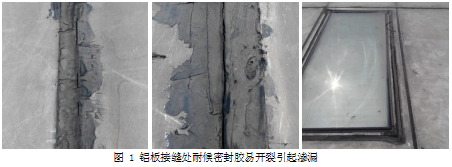

南京梅鋼體育中心位于梅山鋼鐵廠內(nèi)，體育中心為鋼結(jié)構(gòu)建筑，最高處約 15 米左右，具有室內(nèi)籃球場(chǎng)、網(wǎng)球場(chǎng)、乒乓球室、健身房等設(shè)施，建筑面積約 3000 平米。該中心屋頂和西立面連成一體，均采用鋁蜂窩板做幕墻飾面，整體弧度非常大。目前該體育中心多處出現(xiàn)滲漏，經(jīng)現(xiàn)場(chǎng)勘查發(fā)現(xiàn)，屋頂鋁板板縫硅膠開裂較為嚴(yán)重，經(jīng)多次新抹膠維修仍未解決問(wèn)題。每逢下雨，場(chǎng)館高檔木地板上非常濕滑，室內(nèi)場(chǎng)館無(wú)法使用，面對(duì)此問(wèn)題，業(yè)主方十分頭疼。為此，業(yè)主計(jì)劃對(duì)屋面進(jìn)行系統(tǒng)防水維修，在方案選擇上又遇到了困難，因?yàn)闃I(yè)主希望在解決滲漏的同時(shí)還能保持建筑的美觀性非常重要。

2設(shè)計(jì)方案

屋面采用瑞芙特 RFT-WP01 防水涂層系統(tǒng)進(jìn)行施工：

1、鋁板接縫處采用五涂一布工藝（三層底涂、兩層面涂），施工寬度 150mm，并在涂層中加縫織聚酯布增強(qiáng)，涂層厚度約 1.2mm；
2、鋁板表面采用噴涂工藝（高彈耐候面層涂層施工兩遍），涂層厚度約 0.32mm。

簡(jiǎn)言之，本方案是在原鋁板表面新做一層涂層系統(tǒng)。其中，在鋁板接縫處采用加筋增強(qiáng)， 并且涂層較厚，滿足此處的形變拉力和防水能力，而鋁板其他部位涂層較薄，提高鋁板的耐腐蝕和耐老化能力。

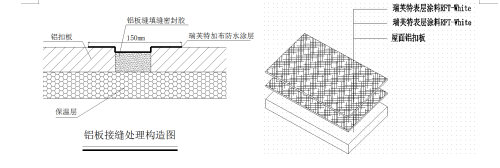

圖 3 防水細(xì)部構(gòu)造簡(jiǎn)圖


3方案特點(diǎn)：

Ø 高彈耐候的涂層防水系統(tǒng)，皮膚式地粘貼于屋面，長(zhǎng)久有效保護(hù)屋面不滲漏；

Ø 系統(tǒng)優(yōu)異的彈性和強(qiáng)度，完全適應(yīng)了建筑伸縮的特殊性；

Ø 涂層厚度均勻一致，完好的保留了原建筑外觀風(fēng)貌；

Ø 施工全過(guò)程為冷施工，安全可靠，最大程度保護(hù)鋁板及其他建筑圍護(hù)。


4 施工工藝

1.1 基層清理

1.1.1 采用掃把、長(zhǎng)柄刷等工具對(duì)屋面進(jìn)行徹底清理，清除松動(dòng)物、浮塵等雜物，并用清水清洗，保持基面干凈、整潔；
1.1.2 采用鏟刀、美工刀等工具對(duì)接縫處不均勻硅膠切除確?；鶎悠秸?；

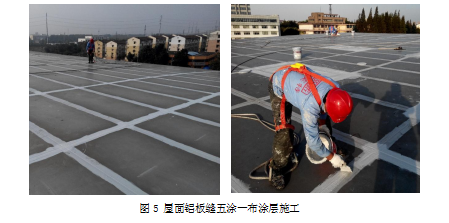

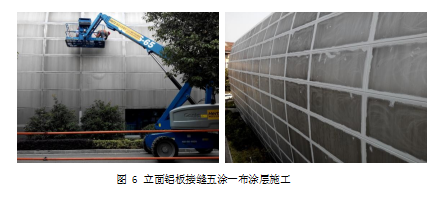

1.2 鋁板接縫防水涂層施工

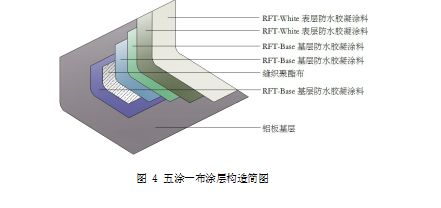

1.2.1 鋁板接縫處施工五涂一布工藝，五涂一布包含：三層基層涂料、兩層面層涂料、一層縫織聚酯布。


0.1.1 五涂一布施工要點(diǎn)：

A、首先根據(jù)現(xiàn)場(chǎng)鋁板接縫的位置和尺寸，預(yù)先裁剪好縫織聚酯布（寬度為 150mm）；

B、在需要處理的區(qū)域涂一層瑞芙特基層涂料，當(dāng)其仍濕潤(rùn)時(shí)，將合適尺寸的縫織聚酯布（又稱無(wú)紡布）直接鋪于其上，用刷子將其刷平，確保縫織聚酯布不起泡、不起皺，再涂刷一道瑞芙特基層涂料, 充分浸透聚酯布，當(dāng)基層涂料全干后，涂刷第三層瑞芙特基層涂料，基層涂料全干后分兩次涂刷瑞芙特表層涂料，時(shí)間間隔至少 4 小時(shí)；

C、基層涂料和無(wú)紡布做法：
采用蘸刷法涂刷防水涂料。涂刷時(shí)應(yīng)均勻一致，不能將氣泡裹進(jìn)涂層中，如遇氣泡應(yīng)立即消除。應(yīng)分條或按順序進(jìn)行涂刷，每條寬度應(yīng)與聚酯布的寬度一致，并避免操作人員踩踏剛涂好的涂層。聚酯布的鋪貼采用濕鋪法即邊涂刷邊鋪貼，施工時(shí)先在定位好的屋面板上用刷子將涂料涂刷均勻，然后將成卷的聚酯布平貼于涂層面上，用刷子滾壓一遍，再在其上涂刷一層基層防水涂料。務(wù)必使聚酯布浸滿涂料，使上下兩層防水涂料結(jié)合良好；
D、面層涂料施工與第三層基層涂料施工類似，均需要前一遍涂層表干后才能涂刷。

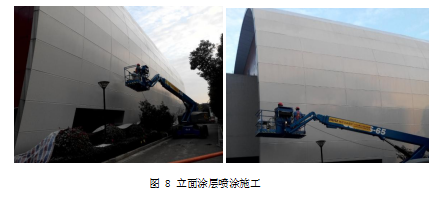

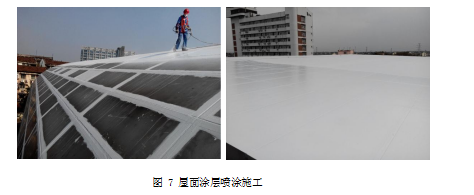

0.1 整體鋁板涂層噴涂施工

0.1.1 鋁板表面及接縫部位噴涂施工瑞芙特表層涂料 RFT-White 兩遍，每遍間隔時(shí)間約為 4 小時(shí)，兩遍采用交叉式噴涂施工，提高涂層的均勻度。
0.1.2 噴涂和施工設(shè)備的選擇

本系統(tǒng)需要大面積連續(xù)噴涂，故采用高壓無(wú)氣噴涂技術(shù)，設(shè)備采用專用噴涂設(shè)備，高壓無(wú)氣噴涂設(shè)備具有以下特點(diǎn):
① 涂裝效率高，一支噴槍可噴涂 180～300 ㎡/hour，適合大面積噴涂；

② 對(duì)屋面較復(fù)雜部位有很好的涂覆效果，涂料的噴霧中不混有壓縮空氣的氣流，避免拐角、縫隙等死角部位因氣流反彈對(duì)氣霧沉積的不良影響；
③ 可噴涂高黏度的涂料，涂膜質(zhì)量高，涂料利用率高，對(duì)環(huán)境污染小。

0.1.3 正確的噴槍操作方式

噴涂時(shí)槍身應(yīng)與噴涂表面保持垂直，噴槍運(yùn)行軌跡與施涂表面保持平行，這樣才會(huì)保證涂層厚度均勻。如果噴槍以手腕為中心作弧形運(yùn)動(dòng)，會(huì)產(chǎn)生大量飛漆，屋面板與噴槍垂直方向的位置落漆較多，而不成垂直的較遠(yuǎn)位置落漆較小，造成涂層不均勻。
0.1.4 噴槍與施涂屋面板的距離

由于高壓無(wú)氣噴涂時(shí)壓力大、流速快，噴涂時(shí)噴槍與屋面板距離稍遠(yuǎn)一些，一般在 25

㎝～40 ㎝，而且整個(gè)噴涂過(guò)程中應(yīng)保持距離不變。噴涂距離過(guò)近易形成反彈或過(guò)噴，距離太遠(yuǎn)又容易使漆霧不能完全落到屋面表面而造成上漆率下降。


0.1.2 噴霧圖形的正確搭接

每一次噴涂行程噴槍的位置應(yīng)前一次行程適當(dāng)下移一定距離，保證與前一次行程的噴涂位置有一定的搭接，這是形成均勻涂層的關(guān)鍵。高壓無(wú)氣噴涂壓力較大，噴涂扇面內(nèi)的流量及壓力比較均勻，因此噴霧圖形內(nèi)涂膜的厚度比較均勻，噴霧圖形之間的搭接量可以小一些， 但一定搭接上，不可出現(xiàn)漏噴。

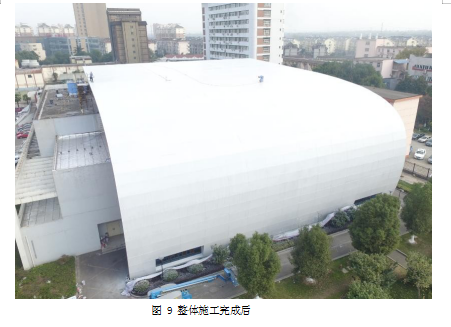

5 結(jié)語(yǔ)

我國(guó)既有建筑體量龐大，滲漏問(wèn)題是既有建筑的一個(gè)通病，普遍存在。而建筑類型繁多，各種滲漏問(wèn)題層出不窮，我們不能停留在老的傳統(tǒng)防水方案的死胡同里，時(shí)代需要我們不斷思考，不斷創(chuàng)新，才能解決滲漏頑癥。本案例為涂層防水的全新應(yīng)用，鋁板屋面滲漏將不再是疑難雜癥，涂層防水的應(yīng)用將是未來(lái)的佼佼者，美國(guó)、日本、歐洲很早就用實(shí)踐證明， 涂層方案是解決既有建筑滲漏問(wèn)題的最佳方案，它可以有無(wú)限的創(chuàng)新，去適應(yīng)既有建筑的特殊性。借此在類似工程案例上能給行業(yè)帶來(lái)參考，推動(dòng)行業(yè)發(fā)展，這也是我們每一位建筑人的共同職責(zé)。
